Звуковой вибрационный модуль (ЗВМ) для мишени-имитатора бпла Стрекоза

Звуковой вибрационный модуль (ЗВМ) для мишени‑имитатора БПЛА Стрекоза от АЛЬФА Мобильный Полигон

Звуковой вибрационный модуль (ЗВМ) предназначен для фиксации попаданий по мишени‑имитатору БПЛА «Стрекоза» и подачи звукового сигнала (110 дБ), подтверждающего поражение цели. Обеспечивает мгновенную обратную связь стрелку, повышая эффективность огневой подготовки и объективность оценки результатов стрельбы.

Капсулы для установки ЗВМ

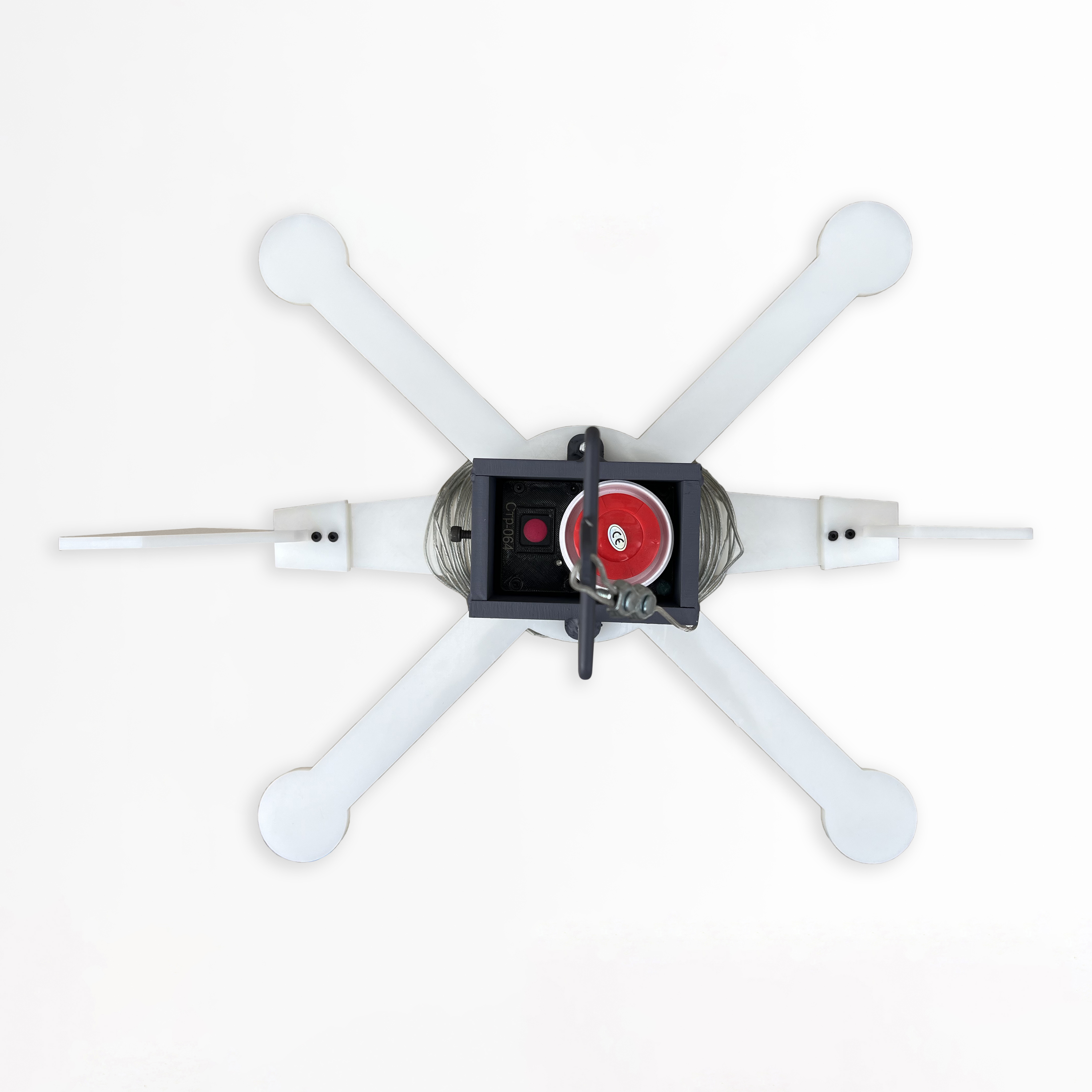

Модуль монтируется в защитную капсулу на корпусе мишени. Капсулы представлены в двух вариантах исполнения — под разные типы боеприпасов:

• Для дробового боеприпаса: капсула из конструкционной стали. Обеспечивает надёжную работу при стрельбе дробью, выдерживает множественные попадания без деформации.
• Для пулевого боеприпаса: капсула из броневой стали QUARD 500. Выдерживает прямые попадания пуль, защищает модуль от повреждений и гарантирует стабильную работу в жёстких условиях эксплуатации.

Ключевые преимущества звукового вибрационного модуля (ЗВМ)

• 5 уровней чувствительности. Позволяет точно настроить реакцию модуля на попадание:

  • уровень «1» — минимальная чувствительность (для дистанционной стрельбы или маломощных боеприпасов);

  • уровень «5» — максимальная чувствительность (для ближнего боя или мощных боеприпасов).

• Световая индикация заряда аккумулятора. Цвет индикатора отображает уровень заряда:

  • зелёный — заряд более 80 %;

  • красно‑зелёный — заряд от 40 до 80 %;

  • красный — заряд менее 40 %.

• Предупреждение о низком заряде. При уровне заряда менее 20 % модуль подаёт предупреждающий сигнал раз в минуту (сигнал отличается от сигнала поражения).

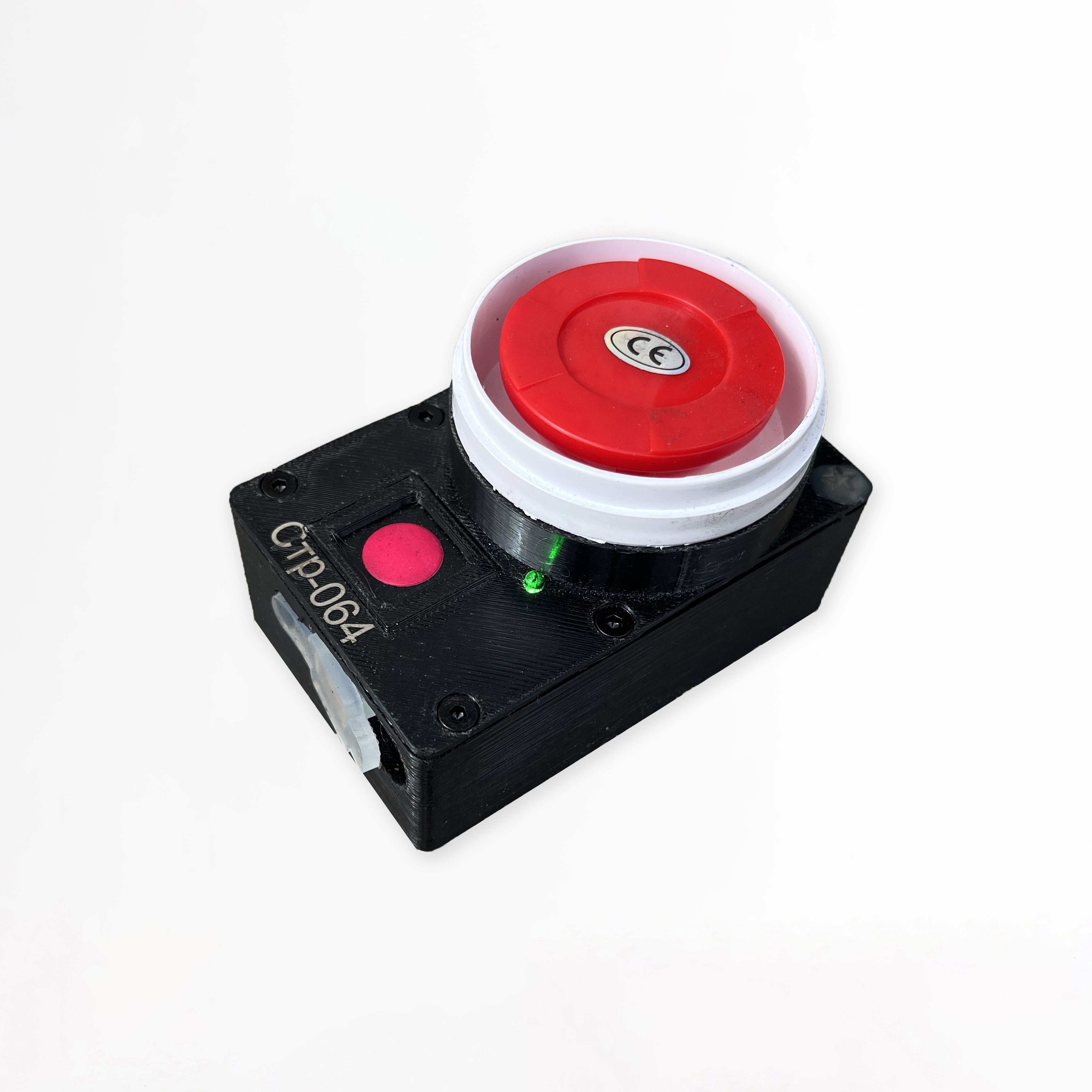

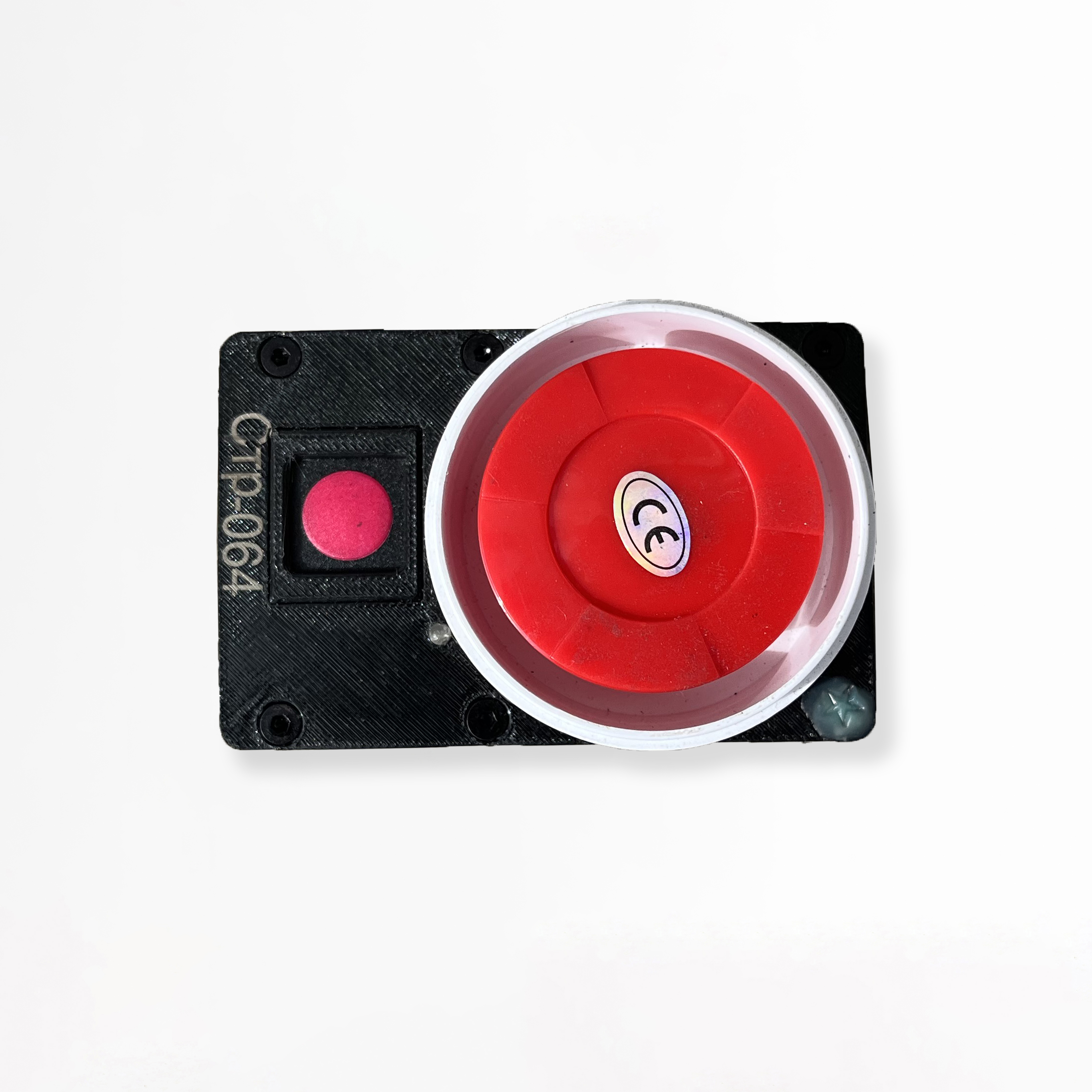

• Простота управления. Все функции (включение, выключение, настройка чувствительности) управляются одной кнопкой.
• Надёжность и долговечность. Корпус из высокопрочного пластика и защита IP65 обеспечивают устойчивость к пыли, влаге, ударам и вибрации.
• Удобство зарядки. USB Type‑C позволяет заряжать модуль от любого современного зарядного устройства, пауэрбанка или компьютера.

Инструкция по эксплуатации звукового вибрационного модуля (ЗВМ) для мишени Стрекоза

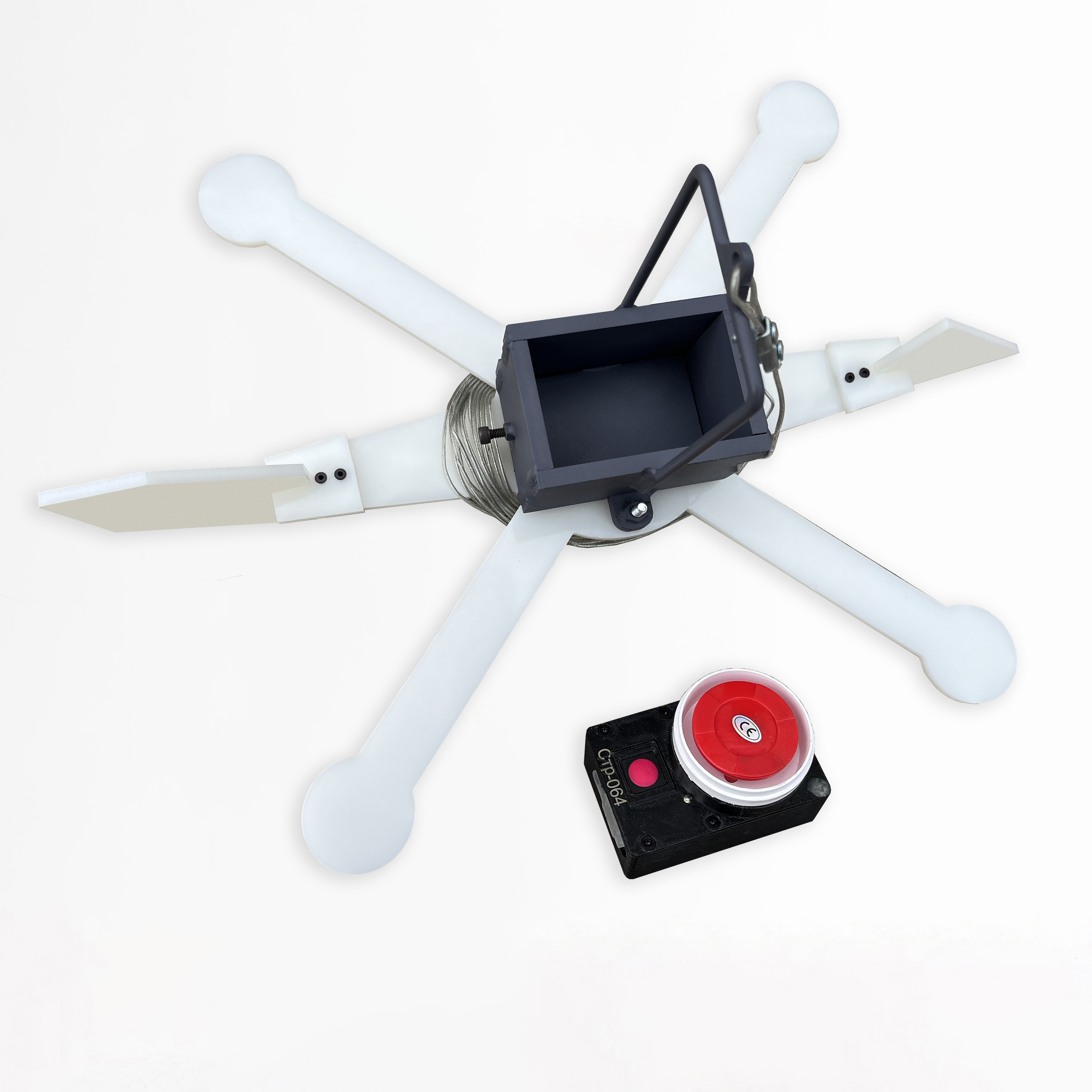

1. Установка модуля. Поместите ЗВМ в защитную капсулу мишени Стрекоза. Зафиксируйте винтовым соединением. Выполняйте установку в выключенном состоянии — это предотвратит громкое срабатывание рядом с ухом.

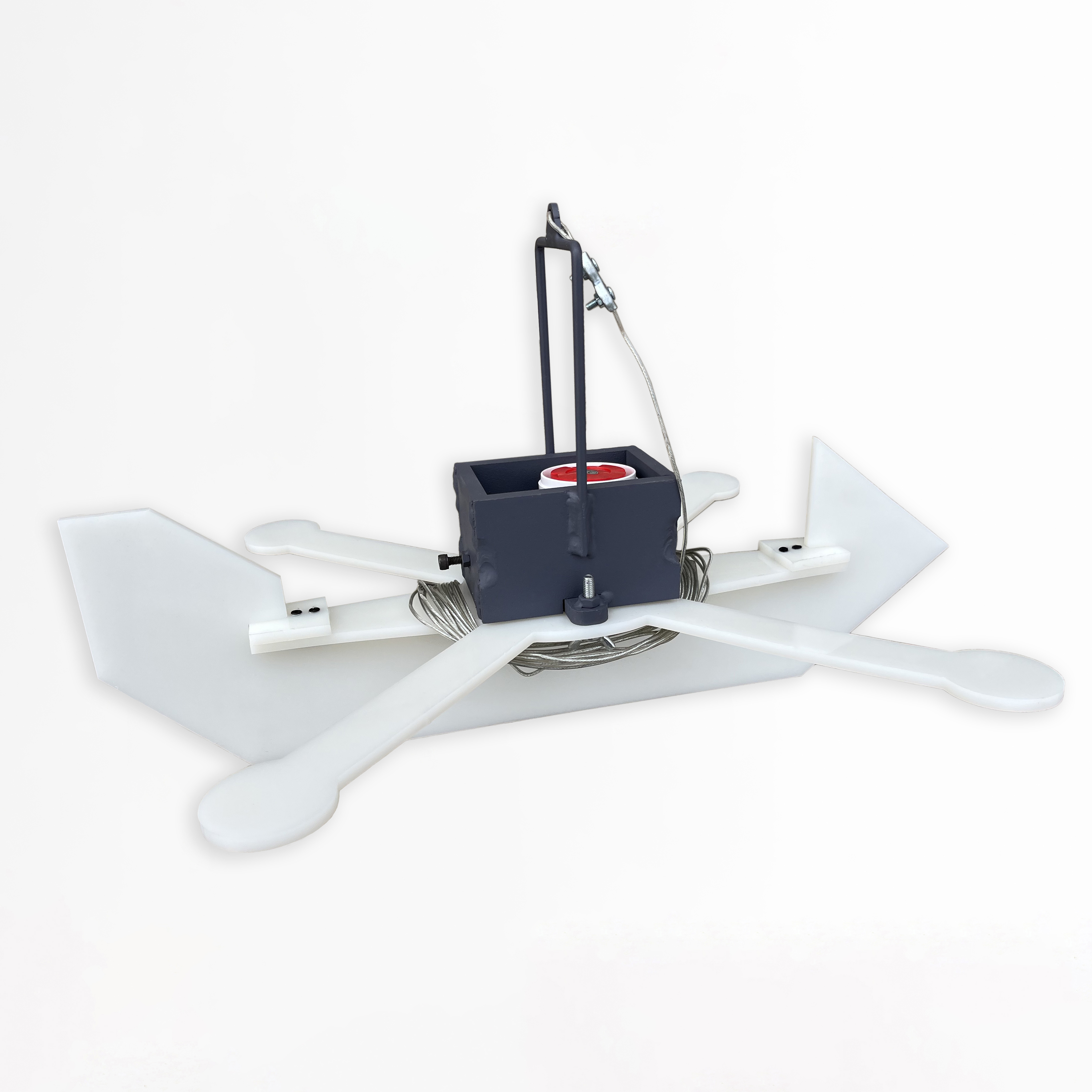

2. Монтаж мишени. Закрепите мишень на беспилотном носителе с помощью троса. Убедитесь в надёжности крепления — это важно для стабильного полёта макета.
3. Включение модуля. Нажмите и удерживайте кнопку включения в течение 1,5 секунд. Включение сопровождается коротким звуковым сигналом и загоранием светового индикатора.
4. Настройка чувствительности. Двойным нажатием кнопки переключите уровень чувствительности (1–5). Каждое переключение сопровождается звуковым сигналом. Подбирайте уровень в зависимости от типа боеприпаса и дистанции стрельбы.
5. Работа модуля. При попадании в мишень раздаётся отчётливый звуковой сигнал 110 дБ. Это даёт стрелку мгновенную обратную связь о поражении цели.
6. Выключение модуля. Для выключения нажмите и удерживайте кнопку в течение 1,5 секунд. Индикатор быстро мигает красным цветом и гаснет — после этого кнопку можно отпускать.
7. Зарядка модуля. Подключите кабель USB Type‑C к модулю и зарядному устройству. Во время зарядки диод медленно мигает красным цветом. По завершении зарядки индикатор светится постоянным зелёным цветом. Перед зарядкой рекомендуется выключить модуль.

Правила хранения и обслуживания звукового вибрационного модуля (ЗВМ)

Чтобы сохранить работоспособность аккумулятора и продлить срок службы ЗВМ, соблюдайте следующие условия:

• Температура хранения: от +15 °C до +25 °C. Избегайте резких перепадов температур.
• Влажность: не более 50 % при температуре +20 °C. Храните в сухом помещении.
• Подготовка к длительному хранению (свыше 6 месяцев). Перед постановкой на хранение зарядите аккумулятор до уровня 40–60 % (номинальное напряжение 3,6–3,8 В).
• Контроль заряда. Проверяйте уровень заряда каждые 3–6 месяцев и при необходимости подзаряжайте до оптимального уровня (40–60 %).
• Зарядное устройство. Используйте специализированное зарядное устройство, предназначенное для Li‑ion аккумуляторов, с выходным напряжением 3,7 В и током зарядки не более 1С (где С — номинальная ёмкость аккумулятора).
• Условия хранения. Храните в закрытых помещениях, защищённых от атмосферных осадков, механических повреждений и агрессивных сред.
• Гарантийный срок хранения АКБ. При соблюдении всех условий гарантированный срок хранения аккумулятора составляет до 12 месяцев.

Тактико-технические характеристики Звукового вибрационного модуля (ЗВМ)

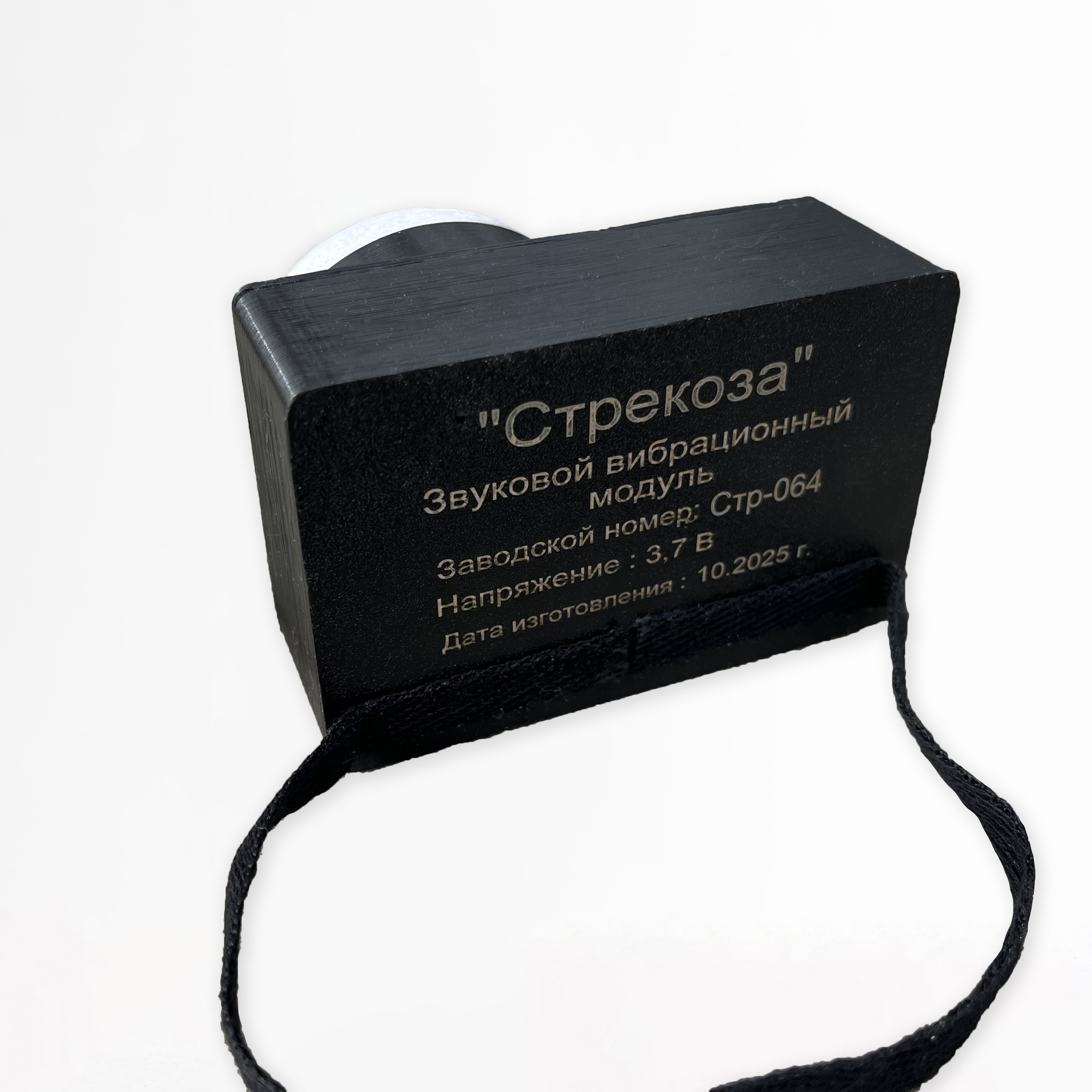

• Тип устройства: Звуковой вибрационный модуль.
• Целевое назначение: Обучение стрельбе, тактико-огневая подготовка.
• Исполнение элементов: Пластиковая корпус.
• Габариты мишени (ДхШхВ): 85х55х55 мм.
• Масса изделия: 0,19 кг.
• Описание работы: Фиксация попаданий по мишени‑имитатору БПЛА Стрекоза и подача звукового сигнала (110 дБ), свидетельствующего о поражении цели.
• Номинальное напряжение питания: 3,7 В.
• Условия эксплуатации: -20 °C до +40 °C.
• Степень защиты: IP65.
• Сила звукового сигнала: 110 дБ.
• Автономность: Не менее 1 000 срабатываний без подзарядки.
• Чувствительность вибрации: регулируемая (5 уровней).
• Гарантия: 12 месяцев (гарантия не распространяется на узлы подверженные естественному износу, либо части поврежденные в процессе неправильной эксплуатации).
• Доставка: По РФ 3-5 рабочих дней.
