КАРАВАН 1 — специализированный прицеп для полигонного оборудования
Мобильное решение для транспортировки, хранения и развертывания мишенного оборудования
«КАРАВАН 1» — специализированный прицеп компании «АЛЬФА Мобильный Полигон», предназначенный для перевозки, организованного хранения и быстрого развертывания мишенного оборудования для стрелковой и тактико-огневой подготовки. Прицеп позволяет разместить необходимое оснащение в едином мобильном комплексе, доставить его к месту проведения занятий, оперативно развернуть мишенную обстановку, а после завершения тренировки вернуть оборудование в предусмотренные места хранения.
В зависимости от задач заказчика «КАРАВАН 1» может включать механические мишени и стойки, электронные мишенные комплексы, подъемные и подвижные установки, а также оборудование для организации противодроновой подготовки.
В разделе представлены три основных варианта наполнения прицепа: минимальная, средняя и максимальная комплектации. Они последовательно отличаются количеством оборудования, уровнем автоматизации и возможностями построения учебных сценариев.
Представленные варианты являются готовыми рекомендуемыми решениями и не ограничивают заказчика фиксированным составом. Количество и тип оборудования могут изменяться в соответствии с техническим заданием, условиями эксплуатации и задачами подготовки.
Основные характеристики специализированного прицепа КАРАВАН 1
Основой всех трех вариантов комплектации является специализированный прицеп «КАРАВАН 1», разработанный для транспортировки, организованного хранения и быстрого развертывания полигонного и мишенного оборудования. Внутреннее пространство прицепа позволяет размещать выбранные комплексы, мишени, стойки и дополнительное оснащение с учетом конкретной комплектации и требований заказчика.
Основные характеристики прицепа:
- тип — специализированный прицеп для транспортировки и хранения полигонного оборудования;
- габаритные размеры — 3750 × 1900 × 1200–1700 мм;
- колесная база — 1670 мм;
- масса снаряженного прицепа — 420 кг;
- полная масса — 750 кг;
- возможность индивидуальной комплектации — предусмотрена.
«КАРАВАН 1» используется как единая транспортно-складская основа для минимальной, средней и максимальной комплектаций. Наполнение прицепа может изменяться по техническому заданию: заказчик может выбрать необходимое количество мишенного оборудования, электронных комплексов, стоек и дополнительных устройств с учетом задач подготовки и возможностей размещения.

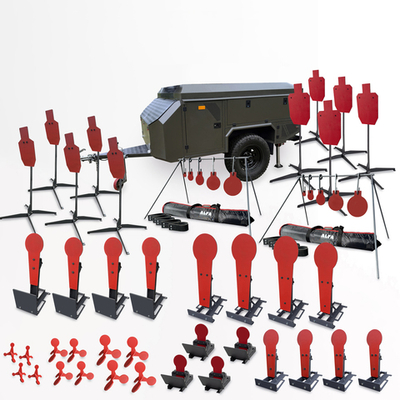

КАРАВАН 1 — минимальная комплектация
Минимальное исполнение «КАРАВАН 1» построено полностью на механическом мишенном оборудовании и не включает электронный комплекс тактико-огневой подготовки «БЛИК».
Такое решение позволяет получить большое количество разнообразных мишенных позиций и организовать мобильную стрелковую площадку без необходимости оснащать каждую цель электронными устройствами.
В состав комплектации входят:
- пружинные стойки для установки мишеней — 10 шт.;
- мишени «Чарли ABC» — 5 шт.;
- метрические мишени ABCD — 5 шт.;
- набор подвесных гонгов со стойкой — 2 комплекта;
- мишень «Неваляшка» Ø200 мм из бронестали — 4 шт.;
- поппер-неваляшка классический — 4 шт.;
- поппер-неваляшка Mini — 4 шт.;
- поппер-неваляшка Mini высокий на удлиненной ноге-опоре — 4 шт.;
- перекатывающаяся мишень «КОЛОБУШКА» с зоной поражения Ø50 мм — 4 шт.;
- перекатывающаяся мишень «КОЛОБУШКА» с зоной поражения Ø100 мм — 4 шт.;
- перекатывающаяся мишень «КОЛОБУШКА» с зоной поражения Ø150 мм — 4 шт.
Пять пружинных стоек комплектуются мишенями «Чарли ABC», еще пять — метрическими мишенями ABCD. Они могут использоваться как самостоятельные статичные мишенные позиции. При дальнейшем расширении оснащения совместимые стойки и мишени могут применяться совместно с оборудованием комплекса тактико-огневой подготовки «БЛИК».
Каждый набор подвесных гонгов включает стойку длиной 1000 мм, подвесные гонги диаметром 50, 100, 150, 200 и 250 мм — по одному каждого размера, пять крюков, пять подвесов и сумку для хранения и транспортировки.
Мишенное оборудование без постоянного ручного восстановления
Одна из особенностей минимальной комплектации — подбор механических целей таким образом, чтобы сократить необходимость перемещения персонала к мишенной линии во время занятия.
Мишени и попперы типа «Неваляшка» после попадания отклоняются и самостоятельно возвращаются в исходное рабочее положение. Попадание при этом сопровождается характерным звуком и хорошо заметным движением цели.
Четырехлучевые перекатывающиеся мишени «КОЛОБУШКА» работают по другому принципу: после поражения цель перекатывается и изменяет свое положение, оставаясь готовой для дальнейшей стрельбы без ручного подъема.
Подвесные гонги после попадания отклоняются от исходного положения, обеспечивая визуальное и звуковое подтверждение поражения, а затем самостоятельно возвращаются обратно.
Таким образом, основную часть механической мишенной обстановки достаточно установить перед началом занятия. После этого можно проводить последовательные стрелковые серии, не подходя к каждой цели после попадания для ее ручного восстановления.

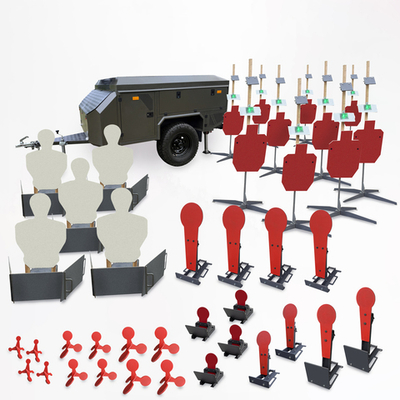

КАРАВАН 1 — средняя комплектация
Средняя комплектация «КАРАВАН 1» представляет следующий уровень оснащения и сочетает электронный комплекс тактико-огневой подготовки, автоматизированные подъемные установки и механические самовосстанавливающиеся мишени.
Основой является комплекс «БЛИК 10» в базовом исполнении без ИК- и теплового оснащения.
В состав входят:
- комплекс тактико-огневой подготовки «БЛИК 10» — 1 комплект на 10 стоек и 10 мишеней;
- комплекс подъемных установок «ТРОФЕЙ 5» — 5 подъемных установок с мобильной защитой;
- мишень «Неваляшка» Ø200 мм из бронестали — 4 шт.;
- поппер-неваляшка классический — 4 шт.;
- поппер-неваляшка Mini — 4 шт.;
- поппер-неваляшка Mini высокий на удлиненной ноге-опоре — 4 шт.;
- мишень «КОЛОБУШКА» Ø50 мм — 4 шт.;
- мишень «КОЛОБУШКА» Ø100 мм — 4 шт.;
- мишень «КОЛОБУШКА» Ø150 мм — 4 шт.
Комплекс «БЛИК 10» позволяет работать с десятью мишенными позициями, а применение «ТРОФЕЙ 5» добавляет в мишенную обстановку подъемные цели с возможностью их использования в различных сценариях подготовки.
При этом в комплектации сохраняется большое количество механического оборудования, которое после первоначальной расстановки не требует постоянного ручного подъема после каждого поражения.
КАРАВАН 1 — максимальная комплектация
Максимальное исполнение «КАРАВАН 1» представляет собой наиболее оснащенную версию прицепа и формируется на базе Учебно-боевой системы «АЛЬФА Мобильный Полигон».
Основой является комплекс «БЛИК 10 ИКТ» в максимальном исполнении на 10 стоек и 10 мишеней. Комплекс позволяет организовывать подготовку не только в дневных, но и в ночных условиях, в том числе с применением приборов ночного видения и тепловизионных средств наблюдения и прицеливания.
В состав максимального исполнения входят:
- комплекс тактико-огневой подготовки «БЛИК 10 ИКТ» — 1 комплект на 10 стоек и 10 мишеней;
- комплекс подъемных установок «ТРОФЕЙ 5» — 5 установок с мобильной защитой;
- подвижная мишенная установка «ТРАФИК»;
- рельсовое полотно для установки «ТРАФИК» длиной 30 метров;
- мишенное оборудование для подвижной установки;
- FPV-дрон-носитель;
- FPV-очки;
- пульт управления;
- зарядное оборудование;
- необходимое количество аккумуляторных батарей;
- мишени-имитаторы БПЛА «СТРЕКОЗА» различных вариантов исполнения.
Совместное применение оборудования позволяет использовать в рамках одного мобильного комплекса статичные, подъемные, движущиеся и воздушные цели, а также формировать различные варианты мишенной обстановки.
Комплекс «ТРОФЕЙ 5» добавляет подъемные мишенные установки, а «ТРАФИК» позволяет работать с подвижной целью на рельсовом полотне длиной 30 метров.
Отдельным направлением максимального исполнения является оборудование для работы с воздушными мишенями. FPV-дрон используется как носитель мишени-имитатора БПЛА «СТРЕКОЗА». В состав могут включаться различные исполнения мишени для соответствующих сценариев подготовки.
Три уровня оснащения КАРАВАН 1
Линейка построена таким образом, чтобы заказчик мог выбрать необходимый уровень оснащения прицепа.
Минимальная комплектация основана на механическом мишенном оборудовании и включает 10 пружинных стоек с мишенями, подвесные гонги, различные варианты неваляшек и перекатывающиеся мишени «КОЛОБУШКА».
Средняя комплектация добавляет автоматизацию: комплекс «БЛИК 10» и пять подъемных установок «ТРОФЕЙ», сохраняя при этом большой набор механических самовосстанавливающихся целей.
Максимальная комплектация представляет собой Учебно-боевую систему «АЛЬФА Мобильный Полигон» с комплексом «БЛИК 10 ИКТ», подъемными установками «ТРОФЕЙ», подвижной установкой «ТРАФИК» и оборудованием для работы с воздушными мишенями.
В данном разделе приведены назначение и основное наполнение трех вариантов «КАРАВАН 1». Подробный состав, принцип работы и технические характеристики отдельных мишеней, установок и комплексов раскрываются непосредственно в карточках соответствующих товаров.
Индивидуальная комплектация КАРАВАН 1
Представленные минимальная, средняя и максимальная версии являются готовыми вариантами наполнения специализированного прицепа, однако их состав может изменяться.
По техническому заданию заказчика можно увеличить или уменьшить количество отдельных мишеней, заменить один тип оборудования другим, добавить необходимые установки или исключить оборудование, которое не требуется для конкретной программы подготовки.
Например, механическое мишенное оборудование может быть дополнено электронными комплексами, а из расширенного исполнения могут быть исключены отдельные установки с заменой их другими типами целей. Количество стоек, неваляшек, попперов, перекатывающихся мишеней и другого оснащения также определяется требованиями заказчика и возможностями размещения оборудования в прицепе.
Такой модульный подход позволяет сформировать «КАРАВАН 1» под конкретные задачи, необходимый уровень оснащения и условия эксплуатации, сохранив главное назначение системы — удобную транспортировку, организованное хранение и быстрое развертывание полигонного и мишенного оборудования.
КАРАВАН 1 — мобильное хранение и перевозка мишенного оборудования
«КАРАВАН 1» — специализированный прицеп компании «АЛЬФА Мобильный Полигон», предназначенный для организованного хранения, транспортировки и быстрого развертывания полигонного и мишенного оборудования. Для прицепа предусмотрены три варианта наполнения — минимальный, средний и максимальный. Минимальная комплектация построена на механическом оборудовании без электронного комплекса «БЛИК» и включает 10 пружинных стоек с мишенями «Чарли ABC» и метрическими мишенями ABCD, подвесные гонги, различные мишени и попперы типа «Неваляшка», а также перекатывающиеся мишени «КОЛОБУШКА». Оборудование подобрано таким образом, чтобы сократить необходимость ручного восстановления целей: неваляшки самостоятельно возвращаются в рабочее положение, гонги после отклонения возвращаются обратно, а «КОЛОБУШКА» после попадания перекатывается и остается готовой к дальнейшей стрельбе. Средняя комплектация дополнительно предусматривает комплекс «БЛИК 10» и пять подъемных установок «ТРОФЕЙ» с мобильной защитой, расширяя возможности построения мишенной обстановки. Максимальное исполнение формируется на базе Учебно-боевой системы «АЛЬФА Мобильный Полигон» и включает «БЛИК 10 ИКТ», «ТРОФЕЙ 5», подвижную установку «ТРАФИК» с рельсовым полотном 30 метров, а также FPV-оборудование и мишени-имитаторы БПЛА «СТРЕКОЗА». Все три варианта являются готовыми рекомендуемыми решениями, однако состав «КАРАВАН 1» может быть изменен по техническому заданию: заказчик может выбрать необходимое количество и типы мишеней, исключить отдельные установки или дополнить прицеп другим совместимым оборудованием.
